从自然环境与地理位置来看，风电场多选址于山地、戈壁、草原、峡谷等偏远且空旷地带，这些区域运营商信号覆盖往往较差甚至缺失，给网络信号全面覆盖带来极大困难。同时，风电场分布地区常面临狂风、低温、潮热、暴雨、沙尘等极端天气，西北、华北、东北以及东南沿海等典型区域的环境因素，会直接对设备运行和通信稳定性产生不良影响。

　　从电气环境与电磁干扰角度而言，风力发电机组运行时产生的强大电磁干扰不容忽视，机组下送电缆线的高电压、大电流会引发高达100V以上的干扰，而且风机塔筒的纯金属中空筒状结构及光滑内壁，会使无线电信号强烈反射，严重干扰无线信号传输。此外，随着风电场规模扩大，通信距离不断延长，信号衰减和传输延迟问题凸显，进一步影响通信质量。

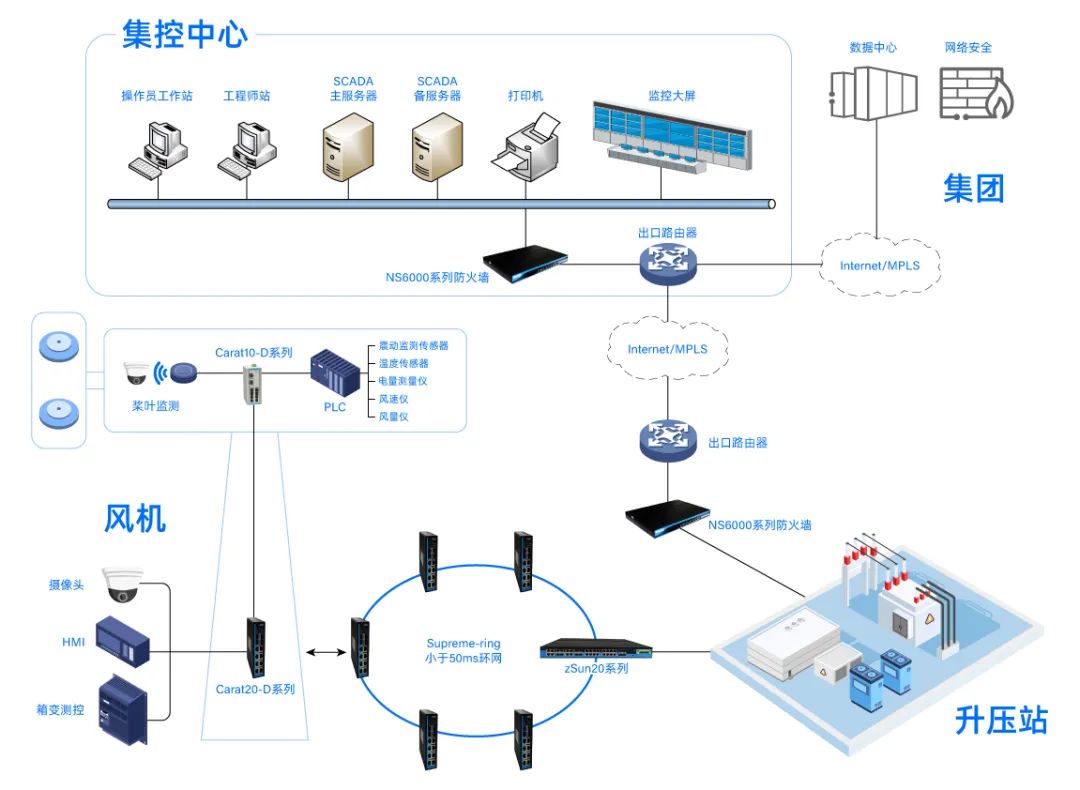

　　| 方案架构

　　终端层：

　　风机传感器、箱变监测终端通过工业交换机/Wi-Fi AP接入。

　　汇聚层：

　　环网冗余交换机组建骨干网络，支持光纤/无线混合组网。

　　监控中心：

　　核心交换机实现数据汇聚，联动风电场SCADA系统与远程集控平台。

　　| 方案核心优势

　　①多技术融合组网

　　有线光纤/WLAN无线/PLC电力载波灵活适配，破解风机分散、地形复杂难题，实现风电场全域覆盖。

　　②毫秒级故障自愈

　　独创快速环网冗余技术（自愈时间＜50ms），数据零中断，保障风机状态监控、功率调节指令实时传输。

　　设备环网无需配置，即插即用，灵活组网。

　　③国产化

　　环网和汇聚交换机均可采用自主可控全国产化方案，为风电网络通信安全提供了有力保障。

　　④工业级硬核品质

　　-40℃极寒至75℃高温稳定运行，EMC四级抗干扰，通过IEC61850、IEEE1613认证，无惧盐雾、潮湿等严苛环境。

　　⑤业务智能管控

　　VLAN隔离+QoS优先级调度，确保SCADA控制指令、故障告警数据优先传输；智能抑制广播风暴，网络负载降低30%+。

　　| 核心产品

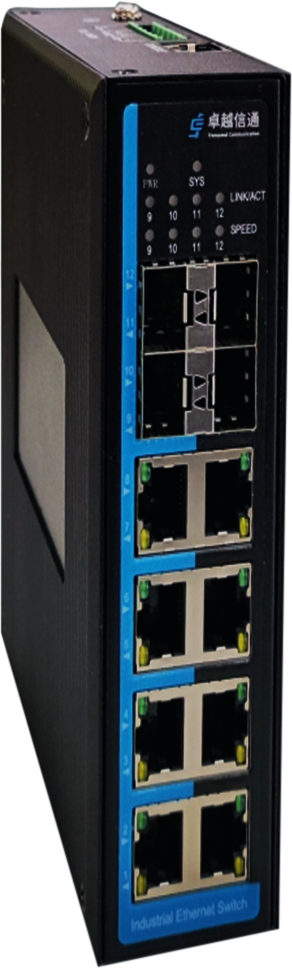

　　环网交换机

　　（zSun20系列）

　　全国产化设计；

　　最大提供2百/千兆1X9光口+6百/千兆电口；

　　1路CONSOLE口，用于命令行配置和调试本模块；

　　9-36VDC冗余双输入，低功耗；

　　金层外壳，IP40防护等级；

　　-40℃~+75℃宽工作温度；

　　100%国产化设计。

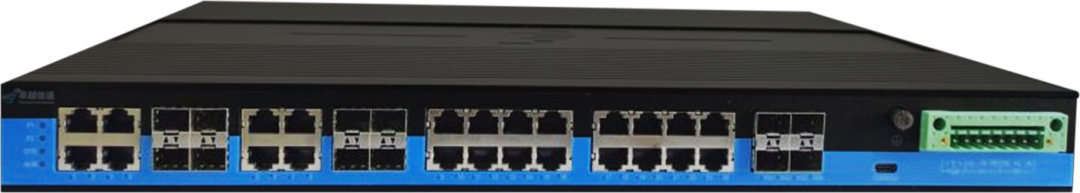

　　汇聚交换机

　　（zSun20系列）

　　全国产化设计；

　　4个千兆SFP光口插槽，8个千兆combo口，16个千兆电口；

　　高强度金属密闭外壳结构抗冲击振动，坚固耐用；

　　支持工业环网协议，环网收敛时间小于50ms；

　　支持220VAC冗余电压输入；

　　支持虚拟局域网（VLAN）、组播侦听（IGMP Snooping）、链路聚合（LACP）、服务质量（QoS）等二层交换功能；

　　支持-40℃~75℃宽温工作。

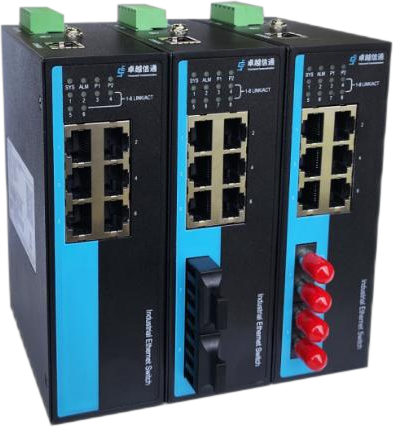

　　环网交换机

　　（Carat20-D系列）

　　支持2/4个千兆光口，4/8千兆电口（可选POE）；

　　高强度金属密闭外壳结构抗冲击振动，坚固耐用；

　　支持工业环网协议，环网收敛时间小于20ms；

　　支持24VDC/48VDC/220VAC等多种电源输入；

　　支持虚拟局域网（VLAN）、组播侦听（IGMP Snooping）、链路聚合（LACP）、服务质量（QoS）等二层交换功能；

　　支持-40℃~75℃宽温工作。

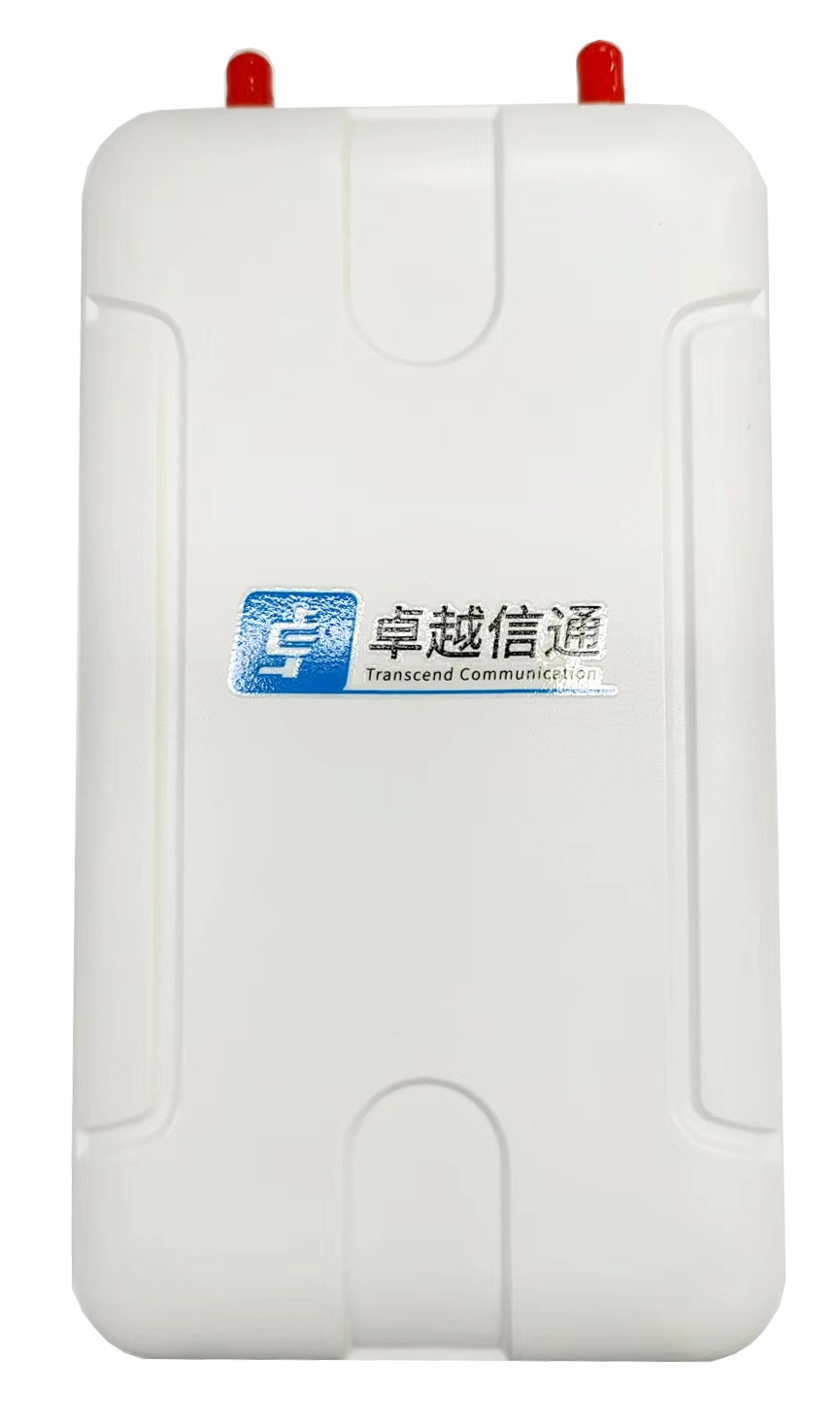

　　室外无线AP

　　（TIAP700系列）

　　支持802.11ax，达到1800Mbps的接入速率；

　　支持一个POE千兆电口，一个DC供电口；

　　外置N射频端口支持灵活的天线配置；

　　工业无风扇防尘设计稳定可靠，适合长时间工作；

　　支持多种安装方式，满足客户不同安装场景；

　　支持MESH自组网；

　　防护等级：IP67。

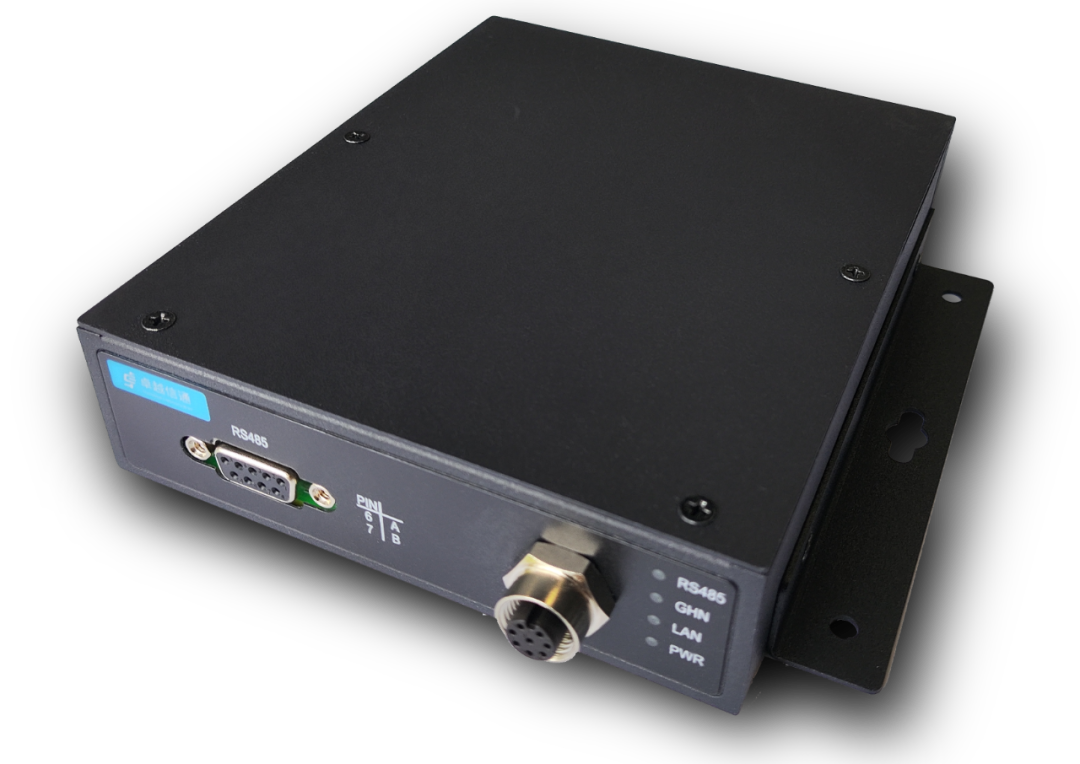

　　电力线载波通信

　　（ML20系列）

　　实现1路10/100/1000Base-TX、1路RS-485（可选）和1路电力线通信的介质转换；

　　支持1个10/100/1000Base-TX 端口、1个可选RS-485 端口、1个电力线端口；

　　RS-485串口波特率：9600bps；

　　传输速率：

　　宽带物理层传输速率1000Mbps；

　　宽带有效资料传输速率TCP/IP700Mbps；

　　窄带传输距离500m；

　　100～240VAC输入，低功耗；

　　无风扇设计，工作温度-40℃～+85℃，壁挂式安装，即插即用。
